概述

        城市現代化進程中，信息化起著舉足輕重的作用，信息化程度往往是一個城市現代化進程的特征之一；信息化，能使得信息傳遞、行業聯結等等，變得更加迅速，高效，提升生活品質的同時，也為城市居民防護方方面面，比如：城市安防記錄、道路抓拍。

        當城市信息化達到一定水平的時候，就可以實現在主要的市民活動休閑區域部署WIFI，提供免費WIFI給市民使用。

用戶需求分析

        某城市市區公園，需要對現有的網絡進行升級，在保留現有監控網絡的前提下，實現WIFI覆蓋，免費給市民提供無線互聯網熱點，同時要保證公園景觀視覺完整性。

用戶方案設計與思考

        當前，該公園現有網絡主要以老舊的有線線纜為主，通過有線線纜，將公園幾個關鍵點攝像頭信息傳遞給公園安保部門。

        這種傳統布線方式以架空為主，影響到公園的視覺完整性，并且，公園管理方后期欲增加新的監控點，實施起來費時耗力，并且效果還一般。如果以公園現有有線方式來實現市政要求的免費WIFI網絡覆蓋，將會再次增加線纜，將這種視覺影響相對放大，并且還存在安全隱患。

        針對這種情況，我司推出以SF-5000MS系列為基礎的無線網橋傳輸覆蓋系統。

        該設備具備穩定，大帶寬，部署方便，傳輸安全、覆蓋全面等優勢。

        在進行無線方案設計時，遵循以下系統設計原則： 本設計主要貫徹“高質量”及“低成本”兩條主線來進行設計的。并綜合考慮施工、維護及操作因素，并將為今后的發展、增加級維護等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。

具體方案實施論述

該方案由兩個部分構成

1、現有的監控系統改造

        移除公園現有的監控線纜，監控點位置不變，用數字化網絡攝像頭作為前端監控，以SF-5000MS-02H作為傳輸謀介，將攝像頭采集到的視頻信息和IPC的控制信號，發送到安保部門。

2、啟用WIFI覆蓋模塊

        現有監控傳輸SF-5000MS-02H內置雙模塊，其中一個模塊用于傳送監控系統數據，另一模塊接入外置的玻璃鋼天線，啟用2.4G/5G 的無線網絡，用來作為覆蓋熱點。

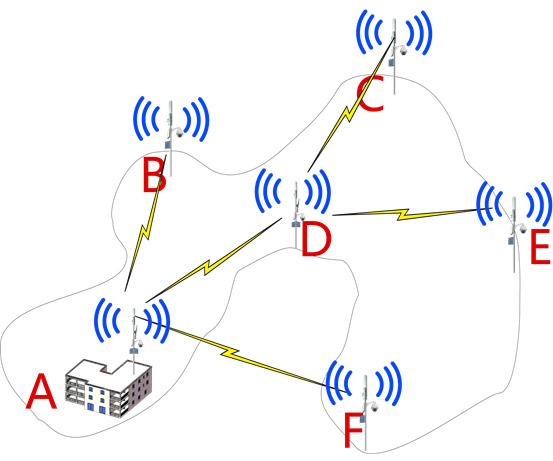

方案示意圖如下：

圖解：

        A點為公園安保建筑，作為監控中心，B、C、D、E、F分布于公園5個最佳位置點 C、E距離A點過遠，無法在園方要求的安全功率下實現直接通訊，所以，采取用D點作為中繼的傳輸模式。

A點：SF-5000MS-02H *1       SF-5000MS *1

        其中，SF-5000MS-02H 的雙模塊；一個模塊使用玻璃鋼全向天線做WIFI覆蓋，一個用于角度天線跟B、F 2點通訊；另一SF-5000MS單模使用定向平板天線跟D點通訊；

D點 SF-5000MS*1  SF-5000MS-02H*1

        其中，SF-5000MS-02H 的雙模塊；一個模塊使用玻璃鋼全向天線做WIFI覆蓋，一個用于角度天線跟B、F 2點通訊；另一SF-5000MS單模使用定向平板天線跟A點通訊；

B、C、E、F點 SF-5000MS-02H

        SF-5000MS-02H 的雙模塊  一個模塊使用玻璃鋼全向天線做WIFI覆蓋，一個用平板天線跟A 或者D點通訊；

C、E點跟D通訊， D把信號匯聚之后傳遞給安保建筑。

     園區內所有部署點都有WIFI覆蓋，能實現無縫對接，給市民提供良好的上網環境。
