一、項目背景分析與需求。
我國西部高原地區，由于特殊地理環境，飲用水資源就顯的特別寶貴，對于水資源的保護也是勢在必行。
為了解決當地人民的飲水問題，相關部門在當地興建了一座大型水庫，該庫區之前已經安裝過監控設備，但是之前采用的有線光纜由于施工難度大，埋設較淺，使用時間不長就出現了很多問題，光纜被野生動物破壞，不能繼續使用，如果要再次鋪設有線光纜的話，施工周期太久，需要耗費大量的人力、物力、財力。因此需要施工周期短，架設便捷的傳輸方式，據此，我公司推薦用戶使用無線傳輸的解決方案。
二、方案思考與設計

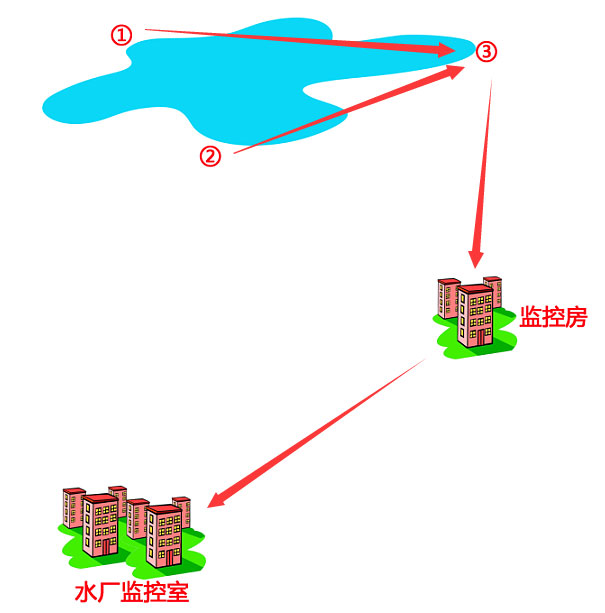

用戶的使用現場在高原地區，主要用在于對水庫周邊情況進行視頻監控，前端的三個監控點沒有市電，需要使用太陽能供電。三個監控點需要傳輸到監控中心去，由于三個監控點到監控中心不能直接看到，需要中繼一次，同時在中繼點也有一路圖像需要傳輸到監控中心去。現場如下圖所示：

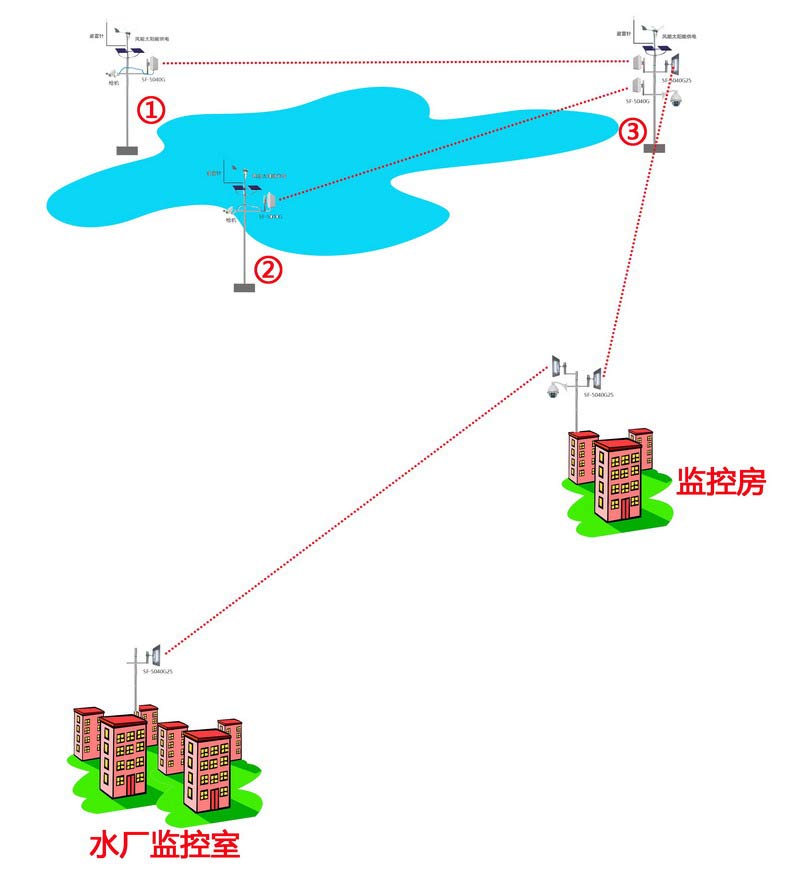

在用戶的使用現場，1、2、3號點為水庫監控點，1號點安裝一臺高清數字槍型攝像機，視頻信號先傳輸到3號點；2號安裝一臺高清數字槍型攝像機，視頻信號先傳輸到3號點；3號安裝一臺高清數字球型攝像機，同時把另外兩路視頻信號使用交換機進行匯總，匯總以后由于不能直接看到水廠監控到，所以先傳輸到監控房的位置，然后再接入一路球型攝像機的視頻信號，最后統一傳輸到水廠監控室。根據用戶的現場實際情況需求，推薦使用我公司的SF-5040G和SF-5040G25兩款產品，其中SF-5040G做近距離傳輸，SF-5040G25做遠距離點對點無線傳輸，1、2、3號點因為沒有市電，所以配置太陽能風電互補供電系統?，F場使用無線設備進行傳輸的拓撲圖如下所示：
三、具體方案實施與配置
由于是在高原地區，用戶的安裝地區比較特殊，所以在以下的方案實施說明中針對每個點位做具體說明：
1、1號監控點如右圖所示：主要安裝一臺網絡槍機，一臺SF-5040G數字無線網橋，一套太陽能風電互補供電系統，根據計算1號點用記功耗大約在40W左右，根據當地的日照時間和陰雨天數計算出需要配套的太陽能電池板功率要300W，為了保證在陰雨天也能正常工作，所以同時搭配了一套風力發電系統，來做為太陽能供電的有效補充。
2、2號監控點的情況與1號監控點的情況完全一樣，所以可以參照1號點的情況，設備的配置和數量都是一樣的。

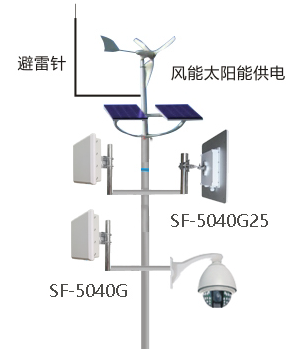

3、3號監控點的情況與前兩個點不一樣，3號點的設備安裝情況如右圖所示：該點使用的設備比較多，包括三臺數字無線網橋和一臺網絡球型攝像機，其中兩臺網橋的型號為SF-5040G，分別接收1號和2號的視頻信號，另外一臺網SF-5040G25數字無線網橋則做為發射設備，將三路視頻信號發射到中繼點的監控房。根據設備情況計算出該點位的用戶功耗為60W，根據當地的日照時間和陰雨天數計算出需要配套的太陽能電池板功率要600W，為了保證在陰雨天也能正常工作，所以同時搭配了一套風力發電系統，來做為太陽能供電的有效補充。

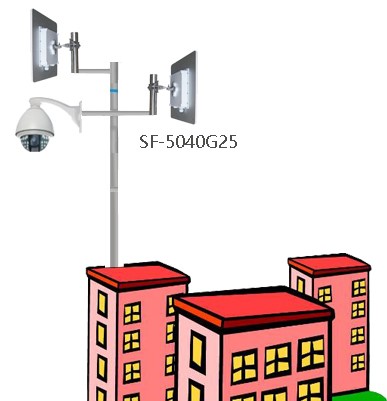

4、中繼點監控房的現場情況如右圖所示：
中繼點監控房需要接收從3號點傳輸過來的3路視頻信號，同時還要把本地的1路視頻信號用交換機匯總后再傳輸到水廠監控室，由于有市電，所以不需要再別配太陽能供電系統。

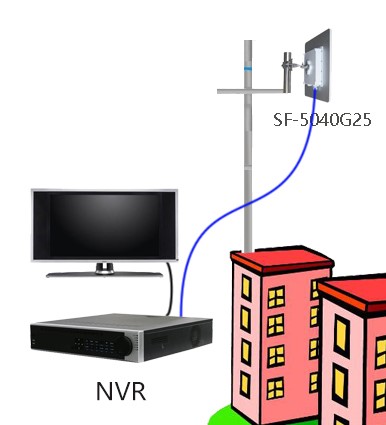

5、水廠監控室的主要作用就是安裝一臺無線設備，接收來自前端的視頻信號，在監控機房安裝一臺NVR，從而對前端的視頻圖像進行觀看和儲存管理。監控中心NVR配置2TB空間存儲硬盤，能夠滿足4路監控圖像15天的錄像需求。
