（一）項目背景及用戶需求

1、項目背景：

       當今時代隨著高層建筑的日益增多和建筑設計的檔次的提高，使得人們對電梯的要求也越來越高。目前已不僅限于要求電梯搭乘快速、舒適，制造堅固，裝潢考究，人們對電梯的安全可靠性正提出越來越高的要求，為此電梯正朝著控制智能化的方向發展。

       電梯作為高樓載客、載貨的主要工具在未來的使用將會越來越廣泛，它是最普通的公共場所，安裝視頻監控設備很有必要，通過安裝遠程視頻監控系統，制定科學合理的實施方案，在電梯內安裝視頻監控攝像頭。該系統采用數字網絡監控，通過建立安全預警機制和實時監控機制，對電梯的安全情況進行24小時視頻監控。當監控畫面出現異常情況時，可第一時間做出反應，對緊急情況進行處理，并可調用、回放硬盤紀錄的監控錄像，尋求解決問題的突破口和有效證據，提高非現場的管控能力，有效解決了物業和住戶對電梯安全的需求，也可以有效遏制轄區違法犯罪活動的發生。

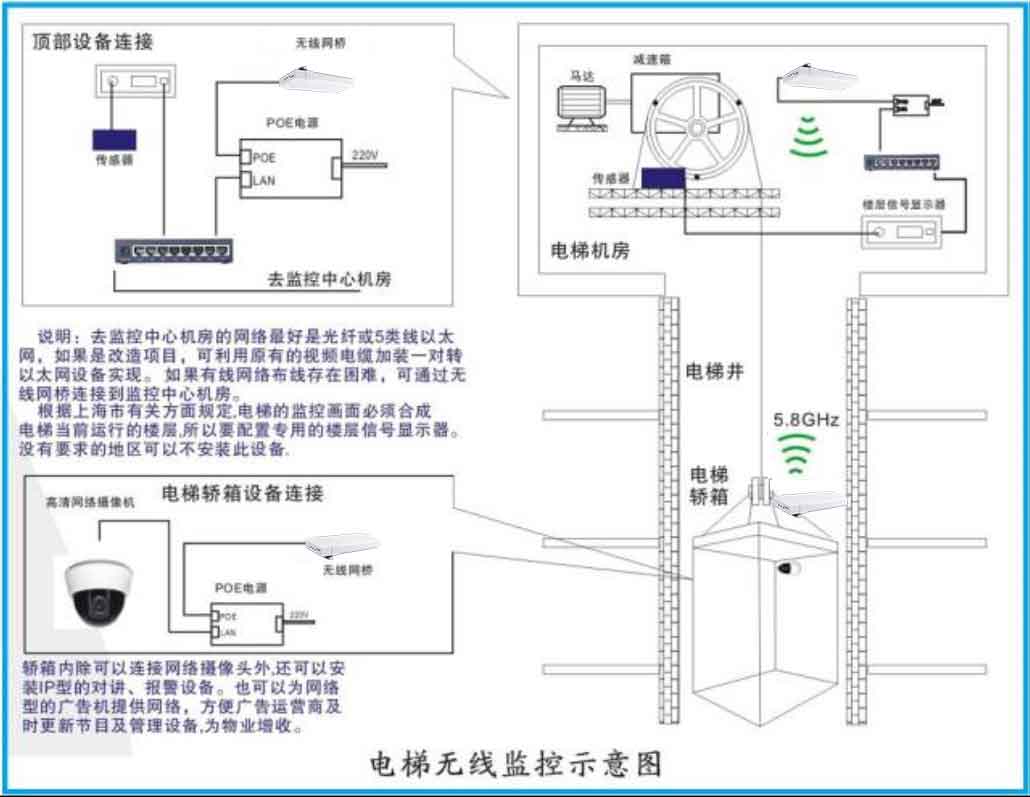

無線監控方案設計圖如下：

2、用戶需求：

       1）本項目結合現場實際情況，我們采用SF-5015DT電梯專用無線傳輸系統，該系統可將視頻、音頻、數據集合在一起通過無線的方式進行點對點傳輸，是一套集影像監控、聲音監控、環境監控、報警、資料存儲和查詢、PC照相、站點集中管理等于一體的高級多媒體監控管理系統。同時產品具有體積小、功能強、易使用、易安裝，網絡化管理等特點。

       2）本期項目對60部電梯進行視頻監控

       3）根據系統帶寬的計算及監控地點的基礎條件，采用SF-5015DT電梯專用無線網橋組建傳輸網絡。

       4）本方案中監控前端設備使用數字攝像機。

（二）總體規劃和設計原則

1、 設計依據

       根據中華人民共和國國家安全行業標準GB50348-2004《安全防范工程技術規范》、GB/T74-2000《安全防范系統通用圖形符號》、GA/T75-1994《安全防范工程程序與要求》及相關標準的內容，并考慮本系統今后發展擴充的要求，指定本系統的設計原則：

?園區無線紅外戶外攝像工程施工招標文件

?GB/T 2887-2000電子計算機場地通用規范

?GB/ 50198-1994民用閉路監視電視系統工程技術規范

?GA/T 75-1994安全防范工程程序與要求

?GA 308-2001安全防范系統驗收規則

?GA/T 367-2001視頻安防監控系統技術要求

?DB/T 334-2001安全防范系統

2、設計原則

       本方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。

1)可靠性

       系統采用成熟的、穩定的、完善技術設備，系統具有一致性、升級能力，所有整個無線網絡的拓撲設計、設備配置、協議支持都必須充分體現出對高可靠性的支持。無線網狀網絡不僅本身就具有高可靠性，而且還有高適應性。在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。無線網狀網具有自愈的能力，并不需要網絡管理員手動完成新漏油設置。

2)安全性

       網絡系統應具備多種可選安全機制，以適用不同應用情況下的需求！

3)開放性

       無線視頻監控系統以現有成熟的產品為對象設計，同是還考慮到周邊信息通道環境的現狀和技術的發展趨勢，可以與消防、防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。

4)可擴充性

       系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能，系統規模和功能易于擴充，系統配套軟件具有升級能力。同時，本方案在設計中留有冗余，以滿足今后的發展要求。

5)經濟合理性

       該系統具備只需一次性建設投入及后期相對低廉的維護費用的特點，而無需租用運營商光纜，長期成本更加經濟合理。同時網絡設備及監控設備還可以根據實際需求在一定范圍內進行遷移，保護投資；

       站點數量設計采用覆蓋和容量綜合設計的方法，達到覆蓋、容量、質量和投資成本的平衡，確保網絡以最少的投資，滿足用戶的需求。

6)提高監管力度與綜合管理水平

       本項目系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視情況。閉路電視監控大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平

二、項目建設技術方案

（一）系統設計規劃

1、系統帶寬計算以及圖像采集設備選擇：

       根據需求描述，本項目需建設60控點位，均采用130萬數字攝像機，每路視頻圖像碼流為2～4Mbps。電梯所有監控點采用數字攝像機。

       全部監控點采用無線數字化網絡方案，這種架構前端采用數字攝像機，通過無線網橋組建的無線網絡將信號傳送到控制中心，在控制中心完成圖像上電視墻或直接通過電腦監控前端圖像，可通過相應的存貯、流媒體轉發等服務器完成圖像信息的存貯、網上發布等工作。

       每個電梯井和轎廂的監控點分別采用一對SF-5015DT型號的5.8GHz無線網橋發送和接收傳輸實時視頻，再通過光纖將實時視頻回傳至監控中心。

2、無線網橋安裝位置設計：
       無線網橋架設應遵循：根據客戶所布光纖點的位置在樓宇的一層或者負一層，我們將采用將無線網橋的發射端固定在轎廂的底部，無線網橋的接收端可選擇在電梯井底部。

3、無線網橋設備選型：

       由于電梯監控的無線傳輸過程都是在電梯井的內部進行，受外界干擾較小，并且為了保證高質量高帶寬的無線視頻圖像的實時傳輸，以方便監控人員對所有電梯監控圖像的實時觀察掌控，我們建議使用深方的電梯專用5.8G 11N室外一體化無線網橋SF-5015DT，以避免在移動傳輸過程中調整天線的方向。

4、光纖傳輸部分：

       前端采用盒式光纖收發器，作為視頻圖像的發射端，在后端監控中心采用板卡式光纖收發器作為接收端接收前端的視頻是信號以及其他數據等，為了美觀和方便收發器的固定和放置，另需配置一個（多個）光纖收發器的機箱，將后端的板卡式收發器全部固定的一個（多個）機箱中，集中供電和管理。

5、監控中心

       圖像通過光纖傳到監控中心后，根據需求分別接入顯示系統和存儲系統等，以滿足客戶對每個電梯圖像或者所有電梯圖像的觀察和數據的調出等，對突發情況的快速處理，從而保證了電梯運行的安全性。

（二）、設備技術參數：

1、攝像機:

  由客戶具體使用的攝像機的牌子而定

2、無線網橋:
