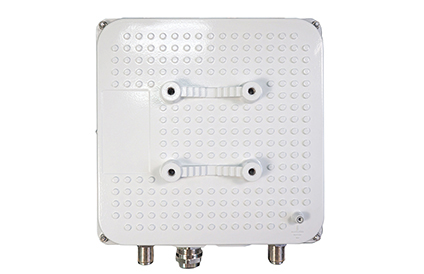

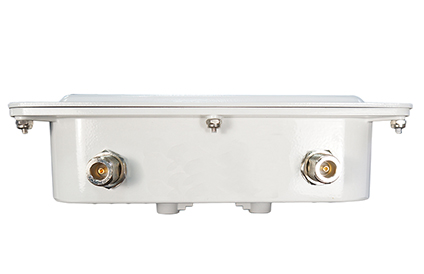

深方100公里的無線數字網橋輕松實現高速無線通信傳輸
距離無線數字網橋.png "100公里超遠距離無線數字網橋.png")
產品介紹
SF-5000MS系列產品是企業與營運商級802.11n室外無線基地臺，提供無線系統商應用于PtP點對點/ PtMP 點對多點 / Hotzone 無線覆蓋熱區等系統架設運作。產品采用2.4GHz與5GHz雙頻多模塊設計，單一無線模塊可達320Mbps傳輸率，帶寬可達160Mbps；多無線模塊加計可達640Mbps傳輸率，帶寬加計可達320Mbps，輕易地解決遠距離傳輸帶寬應用不足問題?？蓱?yīng)用于校園無線室外覆蓋上網、無線監控遠距離傳輸、廠區對廠區數據傳輸骨干、城市無線上網覆蓋及大區域無線監控影像傳輸匯集…等系統架設應用。
SF-5000MS 系列提供三種產品功能類別:
1、多點連續中繼跳臺，低耗損骨干帶寬功能:
每中繼跳臺一次約減少5-8Mbps，第五跳后傳輸帶寬不再減少，可維持在120Mbps帶寬以上，同時具備10跳后10ms以內的低延時特性。
SF-5000MS-03H具備3個無線模塊，因此可建構3條連續中繼跳臺骨干，以提供不同方向傳輸與更大帶 寬的匯集使用。
2、連續中繼跳臺+ Mesh多路徑自愈網絡功能:
應運營商級須提供無線上網服務需求或是大范圍無線監控傳輸需求，所提出WiFi MIMO多路徑Mesh無線網絡的解決方案產品。主要是采用 Mesh 網絡傳輸功能與自動選擇或修復傳輸鏈路及自動組網的特性，解決一般網絡系 統的鏈路故障問題。
3、連續中繼跳臺+Mesh多路徑自愈網絡+支持高速移動傳輸功能
專為大范圍無線高速移動 傳輸應用需求的營運商所設計，舉凡是市區道路或高速公路無線高速移動監控傳輸、鐵路高速 移動數據傳輸、地下鐵路高速移動數據傳輸，甚至是高速鐵路的高速移動數據傳輸。
透過Mesh網絡系統的網狀網絡特性，搭配多點跳臺骨干的大帶寬特性，以及特別設計的Mesh Client功能特性，讓高速移動的數據能于Mesh網絡系統的網狀網絡上快速自動選擇路徑傳輸。
SF-5000MS 具有下列優點：
1、可靈活選擇無線骨干架設方式
SF-5000MS 系列產品，整合多個無線模塊接口，并導入核心的多元數據交換技術。每個無線接口可以單獨設定，以滿足不同的無線連接傳輸?shù)哪康?。多個無線模塊接口之間的快速交換數據技術， 即便經過幾個無線中繼跳臺或多個無線模塊接口傳入的數據流,仍能提供穩定的大帶寬骨干及順暢低延時的封包傳輸。
2、高效能的無線骨干設計
導入新一代的802.11n MIMO技術，SF-5000MS在40MHz 擴頻設定下，每個無線模塊界面都可提供高達300Mbps 的傳輸率160Mbps的實際帶寬，采取縮短封包等待保護間隔機制與封包整合傳輸設定，可進一步提升封包傳輸?shù)男逝c骨干傳輸?shù)目偤蛶掃_(dá)到無線骨干900Mbps傳輸率與有線帶寬320Mbps實際帶寬。
3、安全和靈活的客戶端連接管理
靈活的 QoS （服務質素） 設定，提供給管理使用者的無線帶寬連接管理。SF-5000MS 系列完美 結合中央 RADIUS 服務器和數據加密技術，為每個無線客戶端設備，提供安全的無線連接服務。
4、具備 Mesh 網絡功能(選配軟件功能)
在大范圍的網絡骨干系統架設需求下，可選配具備Mesh網絡功能，以提供網絡傳輸具有下列特殊 運作機制:
A.具備 OSI (Open System Interconnection Reference Model) Layer 2 的 Data Link Layer 數據鏈結層的 Mesh 網絡數據傳輸，以達到快速數據轉傳與自動愈合鏈結，減低選擇路徑時延及多跳臺中繼的帶寬衰減，以提供 10 跳后 100Mbps 以上的帶寬。
B.自動尋找最佳傳輸路徑機制
C.自動斷線尋找恢復聯機路徑機制
D.自動網絡流量平衡機制
E.自動更新 Mesh 網絡系統節點訊息
F.自動掃描選擇頻道自動聯機
G.透過網關或服務器自動更新系統設定
H.自動組織形成云端網絡
I.支持快速自動路徑傳輸
J.支持訊號與傳輸率等邏輯運算高速漫游傳輸
K.支持大帶寬 Mesh 網絡傳輸
L.支持多個網關出口備援功能
具備 Mesh 多路徑 Hi-mobile 高速移動網絡傳輸功能(選配軟件功能)
透過多點跳臺中繼與Mesh網絡功能，搭配Hi-mobile高速移動運作設定，可以建構Mesh Hi-mobile 高速移動傳輸網絡，提供200Km/s車速100Mbps的移動無線傳輸帶寬，以提供高速移動傳輸?shù)膽?yīng)用需求。
Mesh Mobility網絡四層架構傳輸具備下列聯機特點:
1．Mesh Gateway (Mesh 多路徑網絡網關出口): 整個Mesh網絡系統的最高第一階層，負責整體的Mesh系統的設備的注冊登入與數據更新管理及扮演所有系統的傳輸數據的最終匯集點與對外聯網的網關出口。
2．Mesh Point (Mesh 多路徑網絡骨干節點): 扮演整個Mesh網絡系統的網絡傳輸骨干層，負責連接上一層的『Mesh網絡網關出口』，同時Mesh網絡所有骨干節點亦可互相通信『互相連成 Mesh多路徑骨干網絡』提供大帶寬的骨干網絡，另外還可提供成為下一層『Mesh 網絡接收節點』的傳輸出口，屬于整個Mesh網絡系統的第二階層。
3．Mesh Access Point (Mesh 多路徑網絡接收節點): 可連接上一層『Mesh 網絡骨干節點』，亦可連接上上一層的『Mesh 網絡網關出口』，同樣的『Mesh網絡接收節點』亦可互相通信『互相連成Mesh網絡接收骨干網絡』，最主要的運作功能是負責下一層『Mesh 網絡客戶端』的無線聯機服務及上傳到上一層傳輸出口，屬于整個Mesh網絡系統的第三階層。
4．Mobility Station / Client (Mesh 網絡移動站臺): 主要應用于高速移動的客戶傳輸端，會依據『Mesh 網絡網關出口』的網絡系統信息與『Mesh 網絡骨干節點』及『Mesh 網絡接收節點』等的Mesh 網絡系統的最佳路徑，進行數據的無線聯機上下傳輸與漫游于 Mesh 多路徑網狀網絡系統中.
參數表：
主要組件 | |
處理器 | Atheros AR7161(680Mhz) |
無線芯片 | Atheros AR9220 based mini PCI module, Up to three modules |
交換控制器 | Atheros AR8035 / Atheros AR8021 |
閃存 | 16MBytes |
內存 | 128MBytes |
設定連接接口 | UART x 1(PCBA onboard) |
內部參數 | |
工作頻段 | 5150~5825MHz 2400 ~ 2483 MHz |
工作標準 | IEEE802.11a/b/g/n CSMA/CA |
傳輸率 | 300Mbps(2T2R) 最大 |
發射功率 | 5GHz≤24dBm 2.4GHz≤25dBm |
天線類型 | 2×N-type（1張 無線模塊）4×N-type（2張 無線模塊）6×N-type（3張 無線模塊） |
工作電壓 | 網線供電DC48V |
設備功耗 | 單模塊＜10W 多模塊＜40W |
看門狗 | 硬件看門狗 |
外部參數 | |
傳輸距離 | 以29dBi雙極化碟狀天線為準， IEEE802.11a 20Km@25Mbps IEEE802.11a/n HT20 50Km@45Mbps IEEE802.11a/n HT40 20Km@120Mbps |
使用環境及其它 | |
使用溫度范圍 | -30℃~70℃ |
濕度 | 0% ~ 95% Non-condensing |
儲存溫度 | -40~ 85℃ |
防水防塵等級 | Outdoor IP67 rated |
產品應用場景圖：
控系統.png "港口碼頭無線監控系統.png")
控太陽能.png "港口碼頭無線監控太陽能.png")
控太陽能系統.png "高速無線監控太陽能系統.png")
林區森林無線監控系統.png "山區林區森林無線監控系統.png")
境下的無線監控解決方案.png "阻擋環境下的無線監控解決方案.png")
